概要：‍

UPZ是一種高速沖擊式精密研磨機，可配置4種不同型号的錘子和3種類型的內襯/篩網。通(t♦ōng)過調整錘子、內襯和篩網的規格，該設備可以處理各種類型的原材料，∑研磨精細度通常大約在30μm 和1500μm 範圍內，具體由物料特性決定。由于該研磨機可以使用不同的♠(de)研磨元件，因此其通用型很強。在轉子的通風作用下，‌産品在運輸過程中會得到冷卻，因此終端産品精細度較低，流動性良好δ。

UPZ 非常适合生産以下産品：

• 1. 具有明顯的大尺寸限制的精美産品。


• 2. 産品具有高流動性而不會過度研磨。


• 3. 生産具有高堆積密度的粉末。


• 4. 在指定尺寸範圍內生産具有相似顆粒尺寸的粉末。


·

工作原理：‍

原料從研磨腔中部進入機器，然後被轉子産生的離心力分散。 一旦分 散，粉末就會被錘子的沖擊磨碎。用戶可以選用不(b₩ù)同的研磨元件，例如釘盤或配備有異形研磨軌道或篩網的闆式攪拌器。通過調節轉子轉速和供給速率可(₽kě)以設置加工的精細度。

以下是 UPZ 可以配備的 4 種不同類型的轉子：

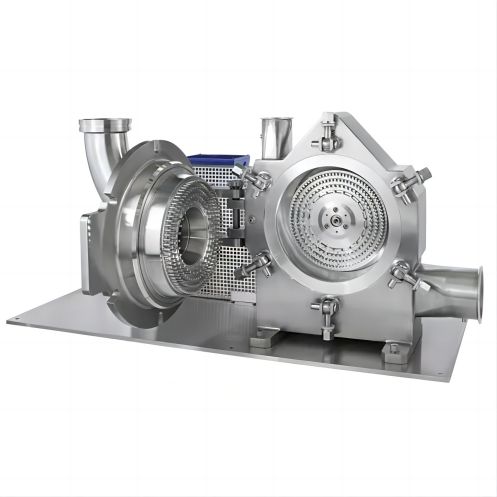

銷盤裝置（圖 1）‍‍

• 一台旋轉和一台穩定的針磨機的組合。

• 适用于莫氏硬度高達 3 的原材料，并且其中含有小于 0.1% 的粘合劑材料。


• 适用于精細研磨。


• 低能耗


• 研磨過程中産生的熱量最少


打漿盤單元（圖 2）‍

• 打漿機由耐磨鑄鋼制成。

• 外殼側的旋轉研磨轉子和門側的固定研磨轉子的↕組合。


• 适用于在單一過程中研磨團塊。


搖擺式攪拌器單元（圖 3）‍

• 由耐磨外殼金屬制成的重型攪拌器。

• 提供耐磨處理。

• 适用于粗飼料。

• 可以生産中等細度值的粉末。

闆式攪拌器裝置（圖 4）

• 配備耐磨擊打闆，産生強大的沖擊力。

• 獲得可與針磨機媲美的極細粉末。

• 産生用于研磨熱敏性和粘性材料的高氣流。

內膽和篩網‍

除針盤裝置外的所有錘子都可以配備以下襯墊/篩網。

圓形篩網（圖5）‍

整個周邊都用屏風建造。有 2 種不同的屏幕形狀可($kě)供選擇。 （RN和RT型）

長襯闆（圖6）‍

• 研磨室門側裝有襯闆。産品通過機器軸側的間隙排出。

• 有10° 或30° 角（門側到軸側）2 種類型的襯墊形狀。根據安裝方向（向前或向後∞）和襯墊的選擇，可以調整産品尺寸和容量。

配備篩網的短襯闆（圖7）‍

• 前一個屏幕和襯墊的組合。

• 底部排放（标準）或切向排放類型可用碳鋼或不鏽鋼（SS304、316、316L）焊接外殼制≠(zhì)造。

• 防爆結構（符合 ATEX94/9/EC 要求）最大爆炸壓力 10 巴 (G) / PSR 11。


• 可提供制藥用途規範：表面處理、單塊、CIP/SIP、安裝在隔離器中等。


• 專用連接法蘭、軸承單元、空氣過濾等。


産品特征‍：

• 可采用整體結構制造和不鏽鋼材料制造

• 易于清潔，完全配備在線清洗（CIP）/在線滅菌（SIP）系統

• 可以低溫或惰性氣體環境運行

• 10bar/g的抗壓力設計标準

• 完全可調的速度

• 潤滑軸承，提高壽命

• 研磨配件可根據需要替換

應用領域：‍‍‍‍‍

典型物料： 辣椒 、香料 、卡拉膠、果膠 、明膠 、白糖、原料藥 、精細磷酸鹽、顔料、塗料 、'打印碳粉、聚甲醛 、化妝品
